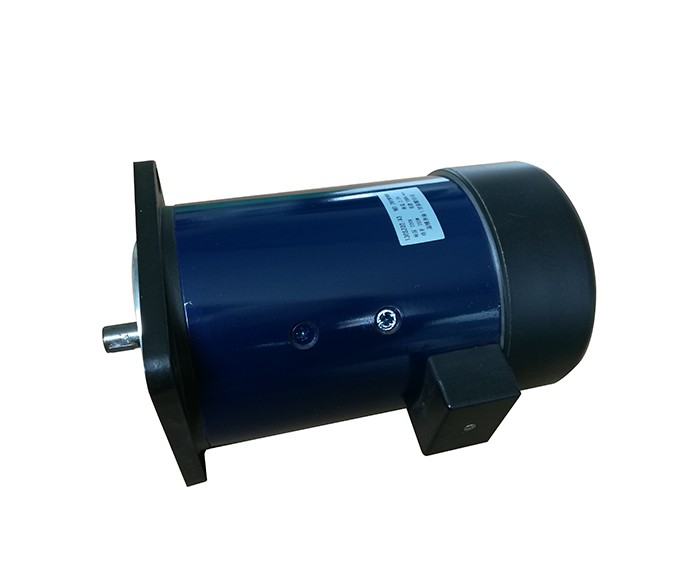

SZ系列直流伺服電動機

產品名稱: SZ系列直流伺服電動機
產品分類: SZ系列直流伺服電動機
公司名稱: 淄博惠康工貿有限公司
添加時間: 19/04/19
分享:

產品詳情

詢盤

　　SZ系列微型直流伺服電動機廣泛應用于各種機械設備及自動化控制系統中用作執行元件，也可用作驅動元件。本系列電動機是我國自行設計的新系列產品，同老系列S系列產品相比，具有體積小、重量輕、力能指標高、零部件通用化程度強等特點。
　　按激磁方式本系列電動機分為：他激（并激）、串激（C）、復激（F）三種。
　　按使用環境條件本系列電動機分為普通型和濕熱帶型兩類.
　　本系列電機可與多種系列減速器相配合，滿足用戶對轉速、轉矩、安裝工位的不同要求。
　　使用條件
　　1、海拔不超過4000m；
　　2、環境溫度:-40℃~+55℃；
　　3、空氣相對濕度＜95%（25℃時）；
　　4、振動：振頻10~150Hz,加速度2.5g；
　　5、沖擊：7g（峰值）；
　　6、允許溫升：不超過75K（海拔為1000m時）；
　　7、任意安裝位置:
　　對濕熱帶型電動機還允許在下列條件下工作：
　　8、有凝露；
　　9、有霉菌。

型號	轉矩 (mN.m)	轉速 (r/min)	功率 (W)	電壓 (V)		電流(A) 不大于		允許順逆轉速差 (r/min)	轉動慣量不大于 (mN.m.S?)	附注
				電樞	激磁	電樞	激磁
70SZ01	127	3000	40.0	24	24	3.00	0.500	200	0.058
70SZ02	127	3000	40.0	27	27	2.60	0.440	200	0.058
70SZ03	127	3000	40.0	48	48	1.60	0.250	200	0.058
70SZ04	127	3000	40.0	110	110	0.60	0.110	200	0.058
70SZ05	108	6000	68.0	24	24	4.80	0.500	300	0.058
70SZ06	108	6000	68.0	27	27	4.40	0.440	300	0.058
70SZ06/H1	108	6000	68.0	27	27	4.40	0.440	300	0.058
70SZ07	108	6000	68.0	48	48	2.40	0.250	300	0.058
70SZ08	108	6000	68.0	110	110	1.00	0.110	300	0.058
70SZ18	114	4200	50.0	110	110	0.50	0.110	200	0.058
70SZ51	176	3000	55.0	24	24	4.00	0.570	200	0.070
70SZ52	176	3000	55.0	27	27	3.50	0.500	200	0.070
70SZ53	176	3000	55.0	48	48	1.90	0.310	200	0.070
70SZ54	176	3000	55.0	110	110	0.80	0.130	200	0.070
70SZ55	147	6000	92.0	24	24	6.00	0.570	300	0.070
70SZ56	147	6000	92.0	27	27	5.40	0.500	300	0.070
70SZ57	147	6000	92.0	48	48	3.00	0.310	300	0.070
70SZ58	147	6000	92.0	110	110	1.20	0.130	300	0.070
70SZ59	93	8000 ~10000	88.0	110	110	1.32	0.130	400	0.070
70SZ61/H3	176	3000	55.0	27	27	3.50	0.490	200	0.070
70SZ63/H3	147	6000	92.0	24	24	6.00	0.600	300	0.070
70SZ64	127	3000	40.0	160	175	0.46	0.900	200	0.070
70SZ65/H5	176	4500	83.0	36	36	3.50	0.320	250	0.070
70SZ101	167	7500 ~9500	148.0	110	110	1.95	0.120	400
70SZ101/H4	167	7500 ~9500	148.0	110	110	1.95	0.120	400
70SZ103	294	2750	85.0	48	24	3.00	0.720	180		短時工作30min
70SZ104/H1	392	10000	410.0	27	27	30.00	0.600	500		短時工作2min
70SZ106	150	7000	110.0	200	200	0.75	0.083	350

型號	轉矩 (mN.m)	轉速 (r/min)	功率 (W)	電壓 (V)		電流(A) 不大于		允許順逆轉速差 (r/min)	轉動慣量不大于 (mN.m.S')	附注
				電樞	激磁	電樞	激磁
90SZ01	323	1500	50.0	110	110	0.66	0,200	100	0.180
90SZ02	323	1500	50.0	220	220	0.33	0.110	100	0.180
90SZ03	294	3000	92.0	110	110	1.20	0.200	200	0.180
90SZ3/H2	294	3000	92.0	110	110	1.20	0.200	200	0.180
90SZ04	294	3000	92.0	220	220	0.60	0.110	200	0.180
90SZ05	294	3000	92.0	24	24	6.10	0.800	200	0.180
90SZ10	294	3000	92.0	180	200	0.75	0.110	200	0.180
90SZ11	294	3000	92.0	36	36	4.00	0.520	200	0.180
90SZ12/H5	294	3300	100.0	27	27	6.10	0.900	220	0.180
90SZ 13	323	1000	34.0	180	200	0.33	0.120	80	0.180
90SZ14	323	1500	50.0	180	200	0.44	0.120	100	0.180
9OSZ15	294	2250	69.0	180	200	0.56	0.120	150	0.180
90SZ16	323	1500	50	48	48	1.5
90SZ51	510	1500	80.0	110	110	1.10	0.230	100	0.250
90SZ52	510	1500	80.0	220	220	0.55	0.130	100	0.250
90SZ53	480	3000	150.0	110	110	2.00	0.230	200	0.250
90SZ54	480	3000	150.0	220	220	1.00	0.130	200	0.250
90SZ54/H8	480	3000	150.0	220	220	1.00	0.130	200	0.250
90SZ55	510	1500	80.0	24	24	5.00	1.000	100	0.250
90SZ57	319	15000	500.0	220	220	3.70	0.130	700	0.250	短時,2min
90SZ58	319	15000	500.0	55	55	16.00	0.470	700	0.250	短時,2min
90SZ60	824	1500	130.0	60	60	4.00	0.520	100	0.250	短時,2min
90SZ6/H1	294	3000	92.0	48	48	2.90	0.490	200	0.250
90SZ62/H4	510	3000	160.0	36	36	6.70	0.620	200	0.250
90SZ64	510	1000	54.0	180	200	0.48	0.140	70	0.250
90SZ65	510	1500	80.0	180	200	0.68	0.140	100	0.250
90SZ66	480	2250	113.0	180	200	0.90	0.140	150	0.250
90SZ67	480	3000	150.0	180	200	1.25	0.140	200	0.250
90SZ6H7	176	13000	240.0	24		18.00			0.250
90SZ69	245	6000	150.0	220	220	1.10	0.130	300	0.250
90SZ71	480	3000	150.0	42	42	4.90	0.630	200	0.250
90SZ86	480	3000	150.0	110	110	2.00	0.230	200	0.250

型號	轉矩 (mN.m)	轉速 (r/min)	功率 (W)	電壓 (V)		電流(A) 不大于		允許順逆轉速差 (r/min)	轉動慣量不大于 (mN.m.S?)	附注
				電樞	激磁	電樞	激磁
110SZ01	784	1500	123.0	110	110	1.80	0.270	100	0.560
110SZ02	784	1500	123.0	220	220	0.90	0.130	100	0.560
110SZ03	637	3000	200.0	110	110	2.80	0.270	200	0.560
110SZ04	637	3000	200.0	220	220	1.40	0.130	200	0.560
110SZ07	477	10000	500.0	110	110	7.20	0.420	500	0.560
110SZ10H5	686	500	36.0	12	12	4.80	2.500	30	0.560
110SZ12	637	3000	200.0	160	190	1.80	0.140	200	0.560
110SZ13/H10	318	6000	200.0	11	0	2.8	0		0.560
110SZ14	784	1000	82.0	180	200	0.67	0.140	70	0.560
110SZ15	784	1500	123.0	180	200	0.98	0.140	100	0.560
110SZ16	637	2250	150.0	180	200	1.20	0.140	150	0.560
110SZ51	1177	1500	185.0	110	110	2.50	0.320	100	0.760
110SZ51/H7	1177	1500	185.0	110	110	2.50	0.320	100	0.760
110SZ52	1177	1500	185.0	220	220	1.25	0.160	100	0.760
110SZ52/H8	1177	1500	185.0	220	220	1.25	0.160	100	0.760
110SZ53	980	3000	308.0	110	110	4.00	0.320	200	0.760
110SZ3/H1	980	3000	308.0	110	110	4.00	0.320	200	0.760
110SZ53/H4	980	3000	308.0	110	110	4.00	0.320	200	0.760
110SZ53/H6	980	3000	308.0	110	110	4.00	0.320	200	0.760
110SZ54	980	3000	308.0	220	220	2.00	0.160	200	0.760
110SZ55	980	3000	308.0	24	24	16.50	1.300	200	0.760
110S5/H11	980	3000	308.0	24	24	16.50	1.300	200	0.760
110SZ56	1177	1000	123.0	110	110	1.70	0.320	100	0.760
110SZ56/H3	1177	1000	123.0	110	110	1.70	0.320	100	0.760
110SZ57	824	1450	125.0	54	54	3.24	0.540		0.760
110SZ58	824	2000	172.0	54	54	4.50	0.540		0.760
110SZ59	1274	3000	400.0	96	96	5.50	0.270	200	0.760
110SZ59/H2	1274	3000	400.0	96	96	5.50	0.270	200	0.760
110SZ60	980	3000	308.0	110	110	4.00	0.320	200	0.760
110SZ61	843	1700	150.0	12	12	17.00	2.100	120	0.760
110SZ62	980	3000	308.0	220	220	1.80	0.130	200	0.760
110SZ/H12	573	3000	180.0	48	48	5.40	0.660	200	0.760
110SZ64	1177	1500	185.0	180	200	1.32	0.180	100	0.760
110SZ65	980	2250	230.0	180	200	1.65	0.180	150	0.760
110SZ66	980	3000	308.0	180	200	2.15	0.180	200	0.760
110SZ67	1177	1000	123.0	180	200	0.85	0.180	100	0.760

型號	轉矩 (mN.m)	轉速 (r/min)	功率 (W)	電壓 (V)		電流(A) 不大于		允許順逆轉速差 (r/min)	轉動慣量不大于 (mN.m.S')
				電樞	激磁	電樞	激磁
130SZ01	2256	1500	355.0	110	110	4.40	0.280	100	1.960
130SZ02	2256	1500	355.0	220	220	2.20	0.180	100	1.960
130SZ02/H6	2256	1500	355.0	220	220	2.20	0.180	100	1.960
130SZ02/H7	2256	1500	355.0	220	220	2.20	0.180	100	1.960
130SZ03	1912	3000	600.0	110	110	7.60	0.280	200	1.960
130SZ3/H1	1912	3000	600.0	110	110	7.60	0.280	200	1.960
130SZ3M/H5	1912	3000	600.0	110	110	7.60	0.280	200	1.960
130SZ04	1912	3000	600.0	220	220	3.80	0.180	200	1.960
130SZ04/H8	1912	3000	600.0	220	220	3.80	0.180	200	1.960
130SZ06	2256	750	177.0	110	110	2.30	0.280	75	1.960
130SZOM/H1	1593	1500	250.0	220	220	1.60	0.160	100	1.960
130SZO8M/H1	1593	1500	250.0	180	180	1.80	0.280	100	1.960
130SZ09/H3	1912	2000	400.0	24	24	24.00	0.820	130	1.960
130SZ11	2256	1500	355.0	180	180	3.00	0.140	100	1.960
130SZ12	1912	3000	600.0	180	180	5.00	0.140	200	1.960
130SZ13C	1912	2500	500.0	160		5.00		150	1.960
130SZ14C	1912	1500	300.0	180		2.50			1.960
